管材管徑(Dn、De、D、d、Φ )的含義及詳細介紹
發布時間:2022/8/31 來源地:http://www.nntlmy.com
一般來說,管子的直徑可以分為外徑(De),內徑(D),公稱直徑(DN)。下面來給大伙區分一下這些"De、D、DN"的區別。
DN是指管道的公稱直徑

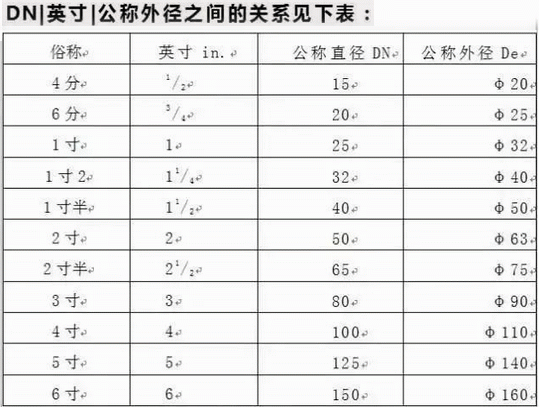

注意:這既不是外徑也不是內徑;應該與管道工程發展初期與英制單位有關;通常用來描述鍍鋅鋼管,它與英制單位的對應關系如下:
4分管:4/8英寸:DN15;
6分管:6/8英寸:DN20;
1寸管:1英寸:DN25;
寸二管:1又1/4英寸:DN32;
寸半管:1又1/2英寸:DN40;
兩寸管:2英寸:DN50;
三寸管:3英寸:DN80(很多地方也標為DN75);
四寸管:4英寸:DN100;
當設計均用公稱直徑DN表示管徑時,應有公稱直徑DN與相應產品規格對照表。
一、De、DN、D、d、Φ 的含義:
1、DN是指管道的公稱直徑,是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。注意:這既不是外徑也不是內徑。水、煤氣輸送鋼管(鍍鋅鋼管或非鍍鋅鋼管)、鑄鐵管、鋼塑復合管和聚氯乙烯(PVC)管等管材,應標注公稱直徑“DN”(如DN15、DN50);
1、DN是指管道的公稱直徑,是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。注意:這既不是外徑也不是內徑。水、煤氣輸送鋼管(鍍鋅鋼管或非鍍鋅鋼管)、鑄鐵管、鋼塑復合管和聚氯乙烯(PVC)管等管材,應標注公稱直徑“DN”(如DN15、DN50);
2、De主要是指管道外徑,PPR、PE管、聚丙烯管外徑,一般采用De標注的,均需要標注成外徑 x 壁厚的形式,例De25 x 3;
3、D一般指管道內徑;
4、d混凝土管內直徑。鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管徑宜以內徑d表示(如d230、d380等);
5、φ表示普通圓的直徑;也可表示管材的外徑,但此時應在其后乘以壁厚。如φ25 x 3,表示外徑25mm,壁厚為3mm的管材。對無縫鋼管或有色金屬管道,應標注“外徑 x 壁厚”。例如φ108 x 4,φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑 x 壁厚。例如φ60.5 x 3.8;
6、DN為Nominal diameter意思是公稱直徑;
7、De為external diameter意思是外徑;
8、Dgdiametergong(漢語拼音“公”的聲母)這下你就明白了,Dg是國產貨,有中國特色的國產貨,現在都不用了。
二、管徑的表達方式:

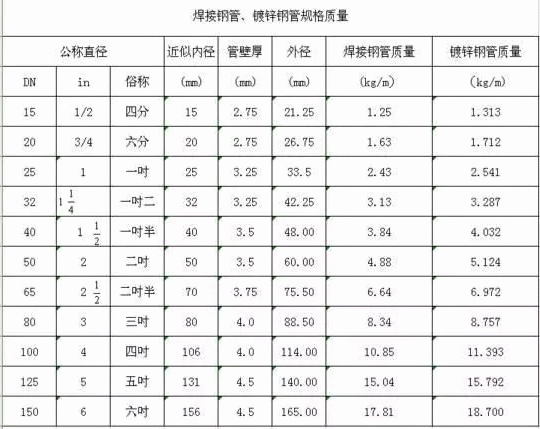

1、水、煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管和塑料管等管材,應標注公稱直徑“DN”(如DN15、DN50);在涉及壁厚的情況下也可以使用De來標注;拿鍍鋅焊接鋼管為例,用DN、De兩種標注方法如下:DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;
2、無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、不銹鋼管等管材,管徑宜以外徑 x 壁厚 表示(如De108 x 4、De159 x 4.5等);對無縫鋼管或有色金屬管道,應標注“外徑 x 壁厚”。例如φ108 x 4,φ可省略;
3、鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管徑宜以內徑d表示(如d230、d380等);
4、塑料管材,管徑宜按產品標準的方法表示;通常塑料管是按照外徑表示,實際施工過程中我們簡略稱呼的20、25、32等管道均是指De,而不是DN,這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失;
5、當設計均用公稱直徑DN表示管徑時,應有公稱直徑DN與相應產品規格對照表。
三、 De、DN、d、φ的各自表示范圍:
1、De--PPR、PE管、聚丙烯管外徑;
2、DN--聚氯乙烯(PVC)管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑;
3、d -- 混凝土管公稱直徑
3、d -- 混凝土管公稱直徑
4、φ--無縫鋼管或有色金屬管道應標注“外徑 x 壁厚”,如:φ108X4。
四:管材的主要連接方式:
兩種管道材料的連接方式不外乎:絲扣連接及法蘭連接。其他連接方式就用得很少了。
鍍鋅鋼管、PPR管均能采用以上兩種連接,只是小于50的管道用絲扣比較方便,大于50的用法蘭比較可靠。
注意: 如果是兩種不同材質的金屬管道相連,要考慮是否會產生原電池反應,否則會加速活躍金屬材料管道的腐蝕速度,最好要用法蘭連接,并用橡膠墊片類的絕緣材質將兩種金屬分隔開,包括螺栓都要用墊片分隔,避免接觸。
