真空隔膜閥
    高真空隔膜閥
    高真空隔膜閥   產品名稱: 高真空隔膜閥
    型號:GM
    口徑:DN10-50
    壓力:0.6×106 ~1.3×10-4
    材質:304、316、316L不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【高真空隔膜閥

       高真空隔膜閥詳細介紹


    高真空隔膜閥產品概述:

    高真空隔膜閥是用于接通或切斷真空(壓力) 系統管路中的介質流。高真空隔膜閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上,用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接),焊接式II型連接(即一端焊接,另一端插入)。高真空隔膜閥適用的工作介質為空氣及非腐蝕性氣體。

    高真空隔膜閥技術性能:
    適用范圍(Pa)
    105~1.3x10-4
    閥門漏率(Pa.L/S)
    ≤1.3x10-4
    介質溫度(℃)

    -25~+80(密封材料為丁腈橡膠)
    -30~+150(密封材料為氟橡膠)

    安裝位置
    任意

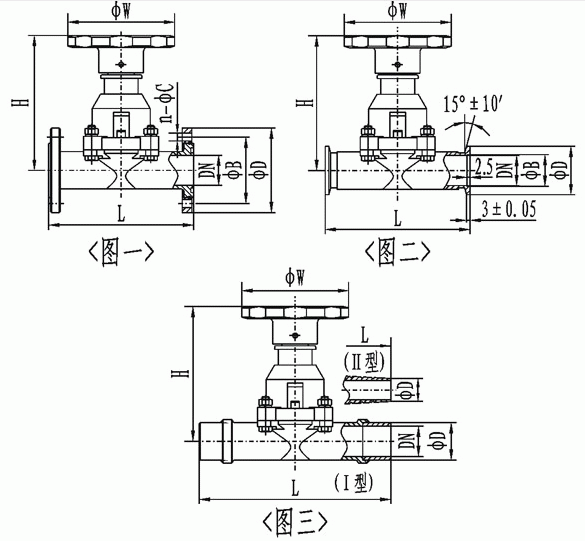

    高真空隔膜閥外形結構圖:


    高真空隔膜閥連接尺寸:
    (圖一)活套法蘭連接及外形尺寸
    型號
    通徑(DN)
    ΦD
    ΦB
    ΦW
    H
    L
    n-ΦC
    法蘭標準
    GM-10
    10
    46
    36
    55
    75
    75
    4-Φ6
    JB919
    GM-25
    25
    70
    55
    90
    115
    120
    4-Φ7
    GB/T6070


    GM-40
    40
    100
    80
    100
    132
    150
    4-Φ9
    GM-50
    50
    110
    90
    100
    157
    180
    4-Φ9

     (圖二)快卸法蘭(KF)連接及外形尺寸

    型號
    通徑(DN)
    ΦD
    ΦB
    ΦW
    H
    L
    法蘭標準
    GM-10/KF
    10
    30
    12.2
    55
    75
    75
    GB4892
    GM-25/KF
    25
    40
    26.2
    90
    115
    100
    GM-40/KF
    40
    55
    41.2
    100
    132
    150
    GM-50/KF
    50
    75
    52.2
    100
    157
    180
    /

    (圖三)焊接式連接及外形尺寸
    型號
    通徑(DN)
    ΦD
    ΦW
    H
    L
    GM-10-H(Ⅰ)
    10
    19
    55
    75
    150
    GM-25H(Ⅰ)
    25
    32
    90
    115
    200
    GM-40H(Ⅰ)
    40
    45
    100
    132
    240
    GM-50H(Ⅰ)
    50
    57
    100
    157
    240
    GM-10H(Ⅱ)
    10
    9
    55
    75
    150
    GM-25H(Ⅱ)
    25
    19
    90
    115
    200
    注:Ⅰ型為兩端焊接;Ⅱ型為一端焊接,另一端插入
