當前位置:首頁 >> 排泥閥
>> 池底排泥閥 >> 隔膜式池底卸泥閥
更新時間 2024-9-9 23:33:20
池底排泥閥
隔膜式池底卸泥閥 |
產品名稱: | 隔膜式池底卸泥閥 | ||||||
型號: | JM742X | ||||||
口徑: | DN50-400 | ||||||
壓力: | 0.6-1.6MPa | ||||||
材質: | 鑄鐵,鑄鋼,不銹鋼等 | ||||||
|
|||||||
您正在瀏覽:【隔膜式池底卸泥閥】 |
隔膜式池底卸泥閥詳細介紹
隔膜式池底卸泥閥工作原理:

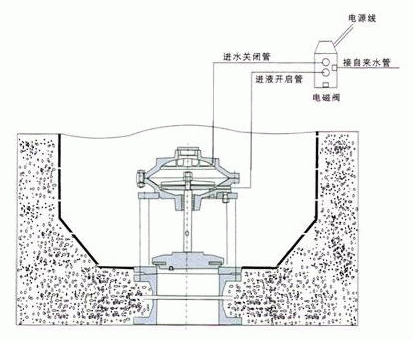

隔膜式池底卸泥閥由閥體,上下隔膜腔、膜片、閥桿、二位四通換向閥以及閥瓣等零件組成。上下隔膜腔作為液體工具,液體作為動力,膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。當二位四通換向閥處于一態位,主閥中腔進水,上腔通往大氣,膜片在水的壓力下帶動閥瓣上升,主閥開啟,池底的泥沙等污物開始排放。當二位四通換向閥處于二態位,主閥中腔水排向水池,上腔進水,關閉主閥,停止泥沙的排放。此閥安裝在各類沉淀池的底部壁外,用以排除池底的泥沙污物。反應迅速,關閉準確 ,密封性強、開關性能好,檢修方便,使用壽命可達五年以上。
隔膜式池底卸泥閥產品概述:

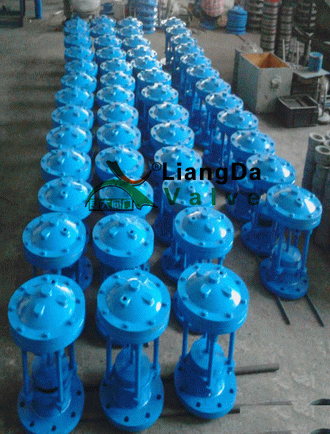

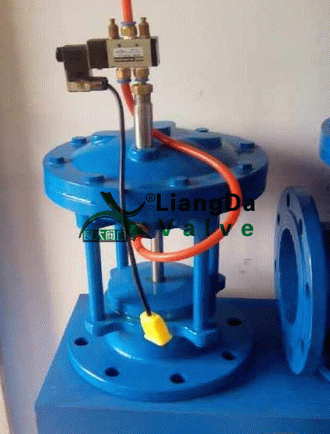

隔膜式池底卸泥閥用于自來水公司或污水廠的各類水池的底部,通過換向閥的控制排除池底的泥沙及污物。是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁用以掃除池底沉淀的泥沙和污物。隔膜式池底排泥閥分為活塞式和膜片式兩種,各有各的特點,活塞式的特點是使用壽命長、膜片式的特點是無運動磨損。隔膜式池底卸泥閥產品實物圖:
隔膜式池底卸泥閥性能規范:
壓力等級:0.6-1.6MPa
壓力試驗:GB/T13927-2008
適用介質:無雜質的清水、污水
結構長度:企業標準
適用溫度:0°C~80°C
連接尺寸:GB/T17241.6-2008
公稱通徑:DN50~DN400
閥體/閥蓋:鑄鐵、碳鋼、不銹鋼
膜片壓板/閥盤:球鐵、青銅
閥桿:不銹鋼
膜片:尼龍強化橡膠
閥瓣:碳鋼、不銹鋼+丁腈橡膠

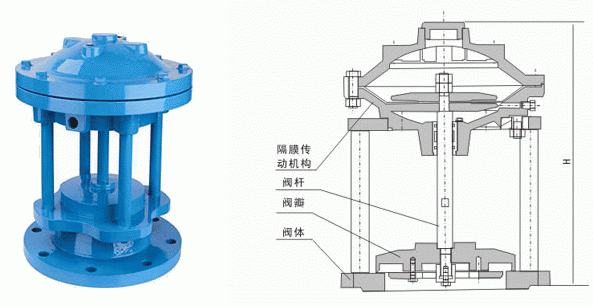

隔膜式池底卸泥閥外形結構圖:
隔膜式池底卸泥閥連接尺寸:
法蘭連接尺寸 按JB78 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
H |
260 |
375 |
250 |
525 |
585 |
600 |
680 |

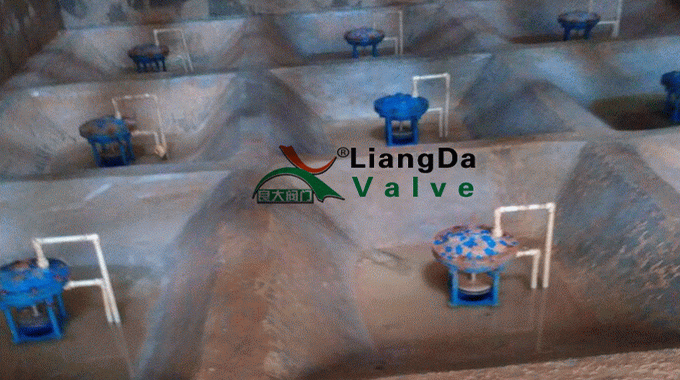

隔膜式池底卸泥閥使用現場圖:
提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【隔膜式池底卸泥閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
